HDAF-23-18.0-S-13-1 - Samtec Inc.

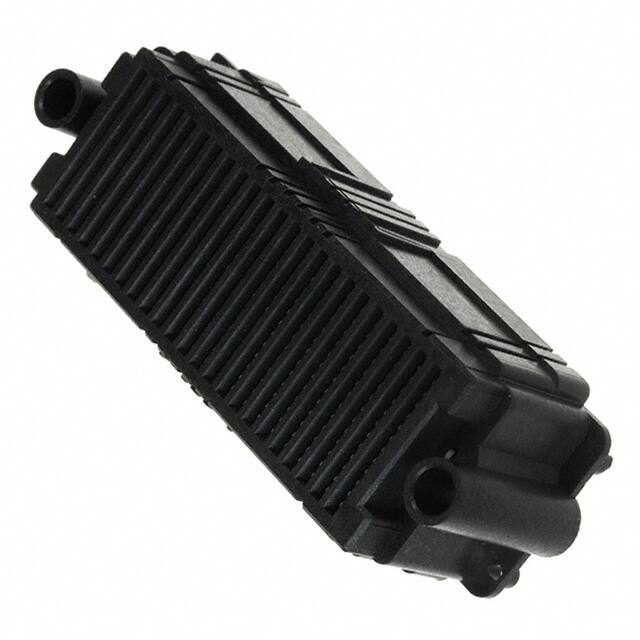

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-HDAF-23-18.0-S-13-1

Hersteller Teil #: HDAF-23-18.0-S-13-1

Produktkategorie: Rectangular Connectors - Arrays, Edge Type, Mezzanine (Board to Board)

Hersteller: Samtec Inc.

Beschreibung: CONN HD ARRAY RCPT 299P SMD GOLD

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

HDAF-23-18.0-S-13-1 Datenblatt

Attribute

Attribute Value

Factory Lead Time

4 Weeks

Mount

Surface Mount

Mounting Type

Surface Mount

Contact Materials

Copper

Insulation Materials

LIQUID CRYSTAL POLYMER (LCP)

Packaging

Tray

Series

HD Mezz™ HDAF

JESD-609 Code

Pbfree Code

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

High Density Array, Female

Number of Positions

299

Max Operating Temperature

125°C

Min Operating Temperature

-55°C

Color

Black

Number of Rows

Gender

Receptacle

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Mixed Contacts

Option

GENERAL PURPOSE

Pitch

0.047 1.20mm

Total Number of Contacts

299

Current Rating

2.3A

Number of Conductors

ONE

Reference Standard

Contact Finish

Gold

Voltage - Rated AC

200V

Reliability

COMMERCIAL

Body Length or Diameter

2.517 inch

Number Of PCB Rows

Lead Pitch

1.2mm

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Body Breadth

0.886 inch

Body Depth

0.807 inch

Rated Current (Signal)

1.8A

Contact Resistance

19mOhm

Insulation Resistance

5000000000Ohm

Row Spacing

2 mm

Dielectric Withstanding Voltage

700VAC V

Durability

100 Cycles

Contact Pattern

RECTANGULAR

Features

Board Guide

Contact Finish Thickness

30.0μin 0.76μm

Plating Thickness

30μin

Height Above Board

0.807 20.51mm

Stack Height (Mating)

30mm 35mm

REACH SVHC

No SVHC

Radiation Hardening

RoHS Status

ROHS3 Compliant

Teilenummer	Paket	Beschreibung
HDAF-23-18.0-S-13-1		CONN HD ARRAY RCPT 299P SMD GOLD
SEAF-30-05.0-S-10-2-A-K-TR		CONN FML 300POS 10ROW SMD GOLD
84501-101LF	BGA	CONN ARRAY FEMALE 300POS SMD
HDAF-23-08.0-S-13-1		CONN HD ARRAY RCPT 299P SMD GOLD
HDAF-23-08.0-S-13-2		CONN HD ARRAY RCPT 299P SMD GOLD
